■衬氟釜底放料阀也叫衬氟上展(下展)式放料阀 (ZPFD46-16)

ZPFD衬氟釜底放料阀主要用于反映器、储罐和其它容器的底部排料，目前常用的衬氟球型放料阀很难满足在冲刷强、易结晶、阻力大的特殊工况环境下使用。ZPFD衬氟釜底放料阀结构简单，与介质接触的表面均包覆材料，靠锥面阀芯结构来实现密封的开启的关闭。阀门底部法兰连接在储罐的底部，因此消除工艺介质通常在容器出口的残留现象。放底结构设计为平底型，阀体为V型，并提供和下展式(下降)两种工作方式阀瓣。在化工、石油、冶金、制药、农药、燃料、食品加工等行业广泛使用。

■特点

1.耐腐蚀：它与普通的上展式和下展式放料阀不同，几乎能耐所有介质(包括浓硝酸和王水)的腐蚀；

2. 耐密封性好：采用特殊的锥面阀芯结构来使密封得开启和关闭；

3. 物料无残留，不宜结晶：阀腔和罐体为一体式结构；

4. 可以配不同的操作方式：手动、气动、电动、液动、齿轮等；

5. 操作方便，开启自由，运动灵活可靠；阀芯装配维修简单，密封结构合理，密封板更换方便实用。

■结构原理

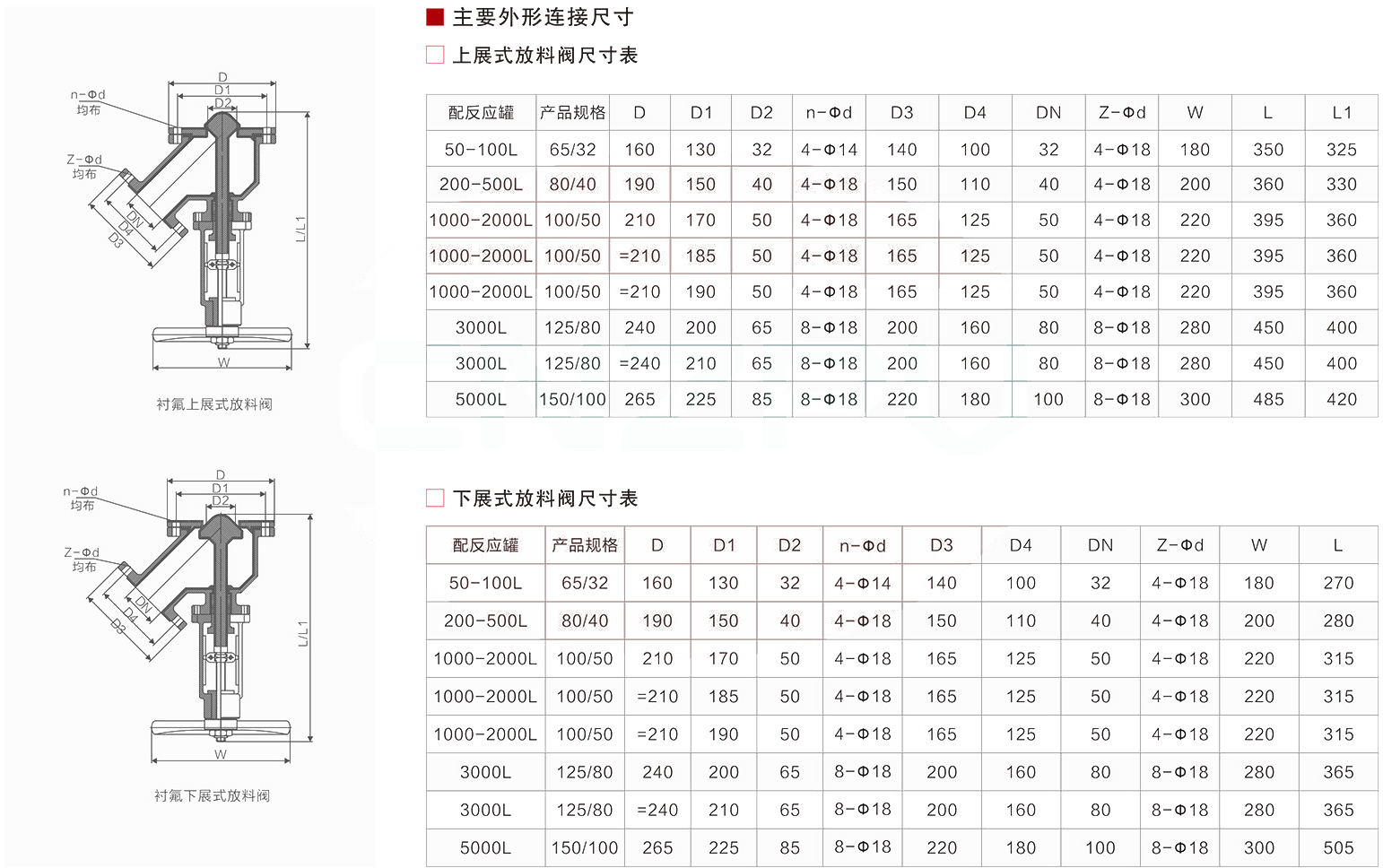

1. 上展式放料阀为阀瓣向上运动阀门打开(阀芯在阀体外部运动)，打开是阀门需克服介质作用力，打开时较关闭力矩大。上展式启闭行程小、安装高度较小。上展式用于有搅拌器放料阀的反应釜放料。

注：进口法兰尺寸和出口法兰尺寸规格一样或者尺寸规格不一样。

2. 下展式放料阀为阀瓣（柱塞）向下运动阀门打开(阀芯在阀体内部运动)，打开时运动方向与介质作用力相同，因而打开时较关闭力矩小。下展式启闭行程大、安装髙度较高。下展式放料于框式锚式搅拌器的反应釜放料。

注：进口法兰尺寸只能比出口法兰尺寸大。
