TL型脱硫泵(烟气脱硫泵)

    江苏乾煜机械设备有限公司主要产品有:耐腐耐磨泵,不锈钢化工泵,不锈钢化工泵,氟合金离心泵,不锈钢阀门,内衬四氟阀门,和电动阀门,气动阀门等产品 。
订购热线:18052694777


概述:TL脱硫泵是在ZM系列渣浆泵成功设计制造的经验基础上,针对我国工业烟气脱硫用泵的特点,吸收国内外同类产品的先j技术,精心研制的新一代系列脱硫泵。可用作石灰石浆液输送泵、石膏液排出泵、过滤机给料泵、吸收塔循环泵、回收泵等。
结构型式:采用卧式、单级、单吸、悬架式结构。采用挠性联轴器。
适用工况:浆液PH值: 2.5~13氟离子浓度: ≤60000ppm重量浓度: ≤60%介质温度: ≤120℃
性能和材料特点:水力设计采用计算机CAD辅助设计及二相流理论设计。泵效率高、使用寿命长、运行可靠。过流部件采用全金属耐磨蚀铬镍合金材料,耐磨损与耐腐蚀兼顾,表面晶间间隙小,具有优良的耐氧化物应力腐蚀裂纹能力及更高的机械强度。运行可靠性高,全金属泵克服了非金属泵内衬容易出现脱落、撕裂、变形等缺点。
水力摩擦损失小,比同参数的非金属泵效率高,3%以上。
全金属泵同何尺寸易控制保证,零件表面光洁度高,部件配合间隙小,容积效率高,综合效率比非金属泵高5%以上。
过流部件使用寿命长,金属护板承受剪切滑动磨损能力比一般非金属材料强,能经受长期的剪切磨损。动态抗磨性0.008~0.08mm/年,抗拉强度高,在长期腐蚀工况下能保持恒定的性能。
轴封形式:
轴封全部采用机械密封,我公司配带机械密封分为有轴封水型和无轴封水型两种方式。
有轴封水型
双端面机械密封,轴封水流量为泵流量的0.1~1%,但ZUI小不低于1 m3/h;轴封水压力等于泵出口压力的1/2。
无轴封水型
无水介质自冲洗型机械密封,结构独特,节水效果好。

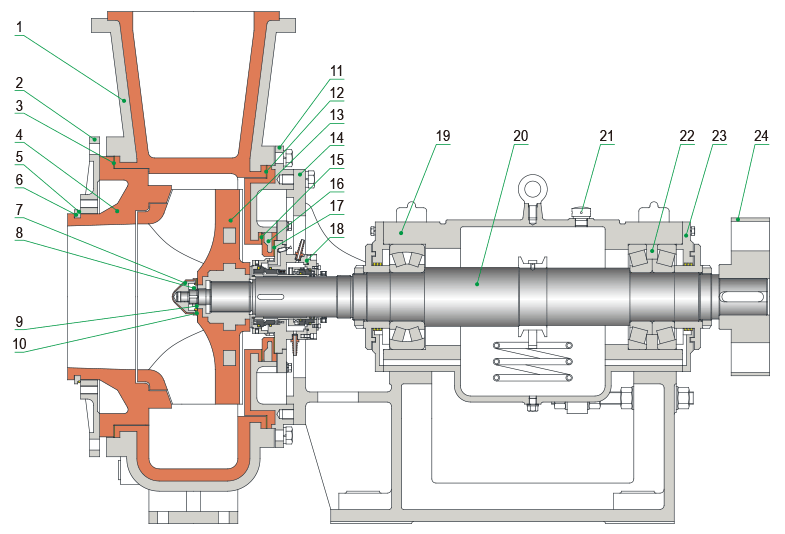

脱硫泵的结构简图



序号 零部件名称 材质 序号 零部件名称 材质 序号 零部件名称 材质
1* 泵壳 UHMWPE+QT 9 止退圈/华司 A3 17 机封垫 F26B
2 泵盖板 QT 10* 锁紧螺母L垫 F26B 18* 机封组合 SiC、316等
3* 泵盖垫 F26B 11* 后泵盖 UHMWPE+QT 19 轴承座 QT
4* 泵盖 UHMWPE 12* 后泵盖垫 F26B 20 主轴 40Cr钢
5 O形圈 F26B 13* 脱硫泵叶轮 UHMWPE+A3 21 油塞
6 进口哈夫环 A3 14 机封压盖 HT200 22 轴承
7* 锁紧螺母 UHMWPE+A3 15 机封垫块垫 F26B 23 轴承侧盖 HT200
8* 防转螺母 A3 16 机封垫块 UHMWPE+A3 24 联轴器 QT
